Place of Origin:
China or Cambodia
Hàng hiệu:
Suntek Electronics Co., Ltd
Chứng nhận:
ISO9001 ISO13485 IATF16949 UL
Model Number:
2024-PCBA-023

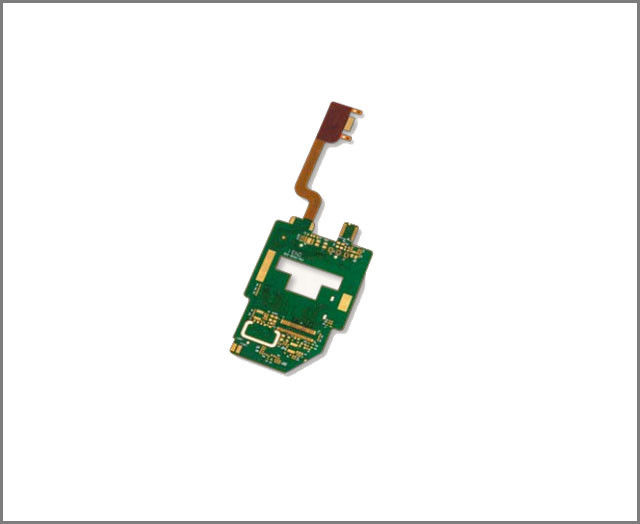

PCB Flex 4 lớp Mạch Flex tùy chỉnh PCB Tần số cao Nhôm BT Mạ vàng cứng UL
Nhà máy hợp đồng Suntek:
Chúng tôi cung cấp SMT, THT và lắp ráp cuối cùng với kiểm tra ICT và kiểm tra sản phẩm chức năng.
Suntek cung cấp giải pháp một cửa cho tất cả các yêu cầu dịch vụ sản xuất điện tử của bạn, từ tạo mẫu quay vòng nhanh đến sản xuất số lượng lớn. Chúng tôi có khả năng xác định các vấn đề về thiết kế và/hoặc sản xuất trong giai đoạn tạo mẫu và giải quyết chúng (với sự tư vấn của bạn) trước khi chuyển sang sản xuất.
Trong khi nhiều nhà PCB tuyên bố cung cấp các dịch vụ lắp ráp PCB vượt trội, Suntek thực sự cung cấp những gì chúng tôi đã hứa. Dịch vụ lắp ráp bảng mạch in chìa khóa trao tay hoặc ký gửi của chúng tôi được chứng nhận ISO ISO9001:2015 và tuân thủ RoHS. Chúng tôi xử lý các dự án lắp ráp SMD, xuyên lỗ và hỗn hợp, đồng thời cũng cung cấp các kiểm tra DFM miễn phí cùng với kiểm tra chức năng dựa trên các yêu cầu cụ thể của bạn. Các khả năng PCBA của chúng tôi được liệt kê bên dưới:
Tổng quan về khả năng:
|
Thông số kỹ thuật |
Chi tiết |
|
Loại vật liệu |
FR-1, FR-4, CEM-1, nhôm ốp |
|
Độ dày vật liệu (mm) |
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
|
Số lớp |
1 đến 8 Lớp |
|
Kích thước bảng tối đa |
23.00” x 35.00”(580mm*900mm) |
|
Lớp IPC |
Lớp II, Lớp III, Lớp 1 |
|
Vòng tròn |
5 mil/cạnh trở lên (Thiết kế tối thiểu) |
|
Mạ hoàn thiện |
Hàn (HASL), Hàn không chì (HASL), ENIG (Niken không điện vàng nhúng), OSP, bạc nhúng, thiếc nhúng, niken nhúng, vàng cứng, khác |
|
Trọng lượng đồng |
0.5OZ-2OZ |
|
Độ rộng vạch/khoảng trống |
3 Mils trở lên |
|
Khoảng trống khoan |
0.1mm (khoan laser) |
|
Khe mạ |
0.036 trở lên |
|
Lỗ nhỏ nhất (hoàn thiện) |
0.1mm trở lên |
|
Ngón tay vàng |
1 đến 4 Cạnh (Vàng 30 đến 50 Micron) |
|
Bước SMD |
0.080” - 0.020” - 0.010” |
|
Loại mặt nạ hàn |
LPI Bóng, LPI-Mờ, SR1000 |
|
Màu mặt nạ hàn |
Xanh lá, đỏ, xanh lam, đen, trắng, vàng |
|
Màu huyền thoại |
Trắng, vàng, đen, đỏ, xanh lam |
|
Điểm định tuyến CNC |
Bất kỳ |
|
Chiều rộng tuyến đường tối thiểu |
0.031” |
|
Ghi điểm |
Đường thẳng, ghi điểm nhảy, cạnh bảng điều khiển đến cạnh, CNC* |
|
Vàng thân |
CỨNG*, NHÚNG* (lên đến 50 MICRON VÀNG) |
|
Định dạng tệp dữ liệu |
Gerber 274x với khẩu độ nhúng |
|
Định dạng bản vẽ FAB |
DXF, HPGL, DWG, PDF, Gerber |
|
Kiểm tra E.T |
Đầu dò bay, một mặt, tấm 1up, vỏ kẹp, danh sách ròng |
|
Lỗ khoét/lỗ khoét |
Có sẵn lên đến Đường kính 0.250 |
|
Trở kháng điều khiển |
Có |
|
Via mù/via chôn |
Có |
|
Mặt nạ có thể bóc |
Có |
|
Carbon |
Có |

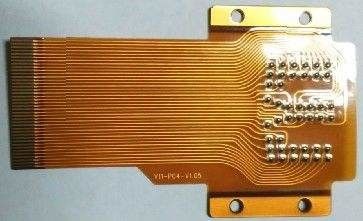

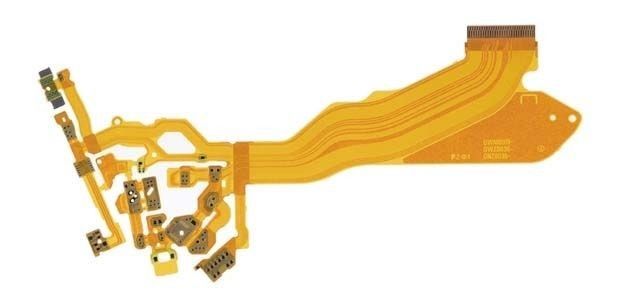

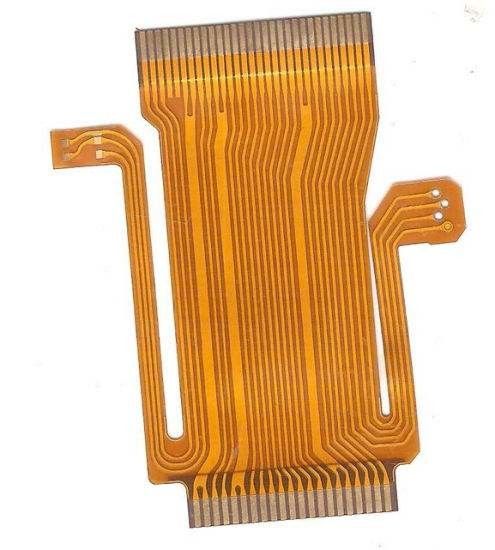

Mạch Flex hoặc PCB Flex là một sự sắp xếp theo mẫu của mạch in và các thành phần sử dụng vật liệu nền linh hoạt có hoặc không có lớp phủ linh hoạt. Flex
Mạch Flex hoặc PCB Flex là một sự sắp xếp theo mẫu của mạch in và các thành phần sử dụng vật liệu nền linh hoạt có hoặc không có lớp phủ linh hoạt. Các cụm điện tử linh hoạt này có thể được chế tạo bằng cách sử dụng các thành phần tương tự được sử dụng cho bảng mạch in cứng, nhưng cho phép bảng tuân theo hình dạng mong muốn (flex) trong quá trình ứng dụng của nó.
PCB linh hoạt có thể có bao nhiêu lớp?
Tối đa 10 lớp cho PCB linh hoạt.
PCB linh hoạt có thể có độ dày đồng bao nhiêu?
2oz, chỉ một số PCB led linh hoạt như đồng nặng, ưu điểm tốt nhất của PCB linh hoạt là flex, nếu quá nhiều đồng, sẽ không dễ uốn cong cho thiết bị của bạn.
PCB linh hoạt có thể có kích thước lớn bao nhiêu?
Vật liệu PCB linh hoạt: chiều rộng tối đa là 250mm, vì vật liệu PCB linh hoạt là một cuộn, mỗi chiều rộng cuộn là 250mm, chiều dài là không giới hạn, vì vậy khi bạn thiết kế PCB linh hoạt, một mặt phải nhỏ hơn 250mm, mặt còn lại không quan tâm.
PCB linh hoạt có thể có độ dày bao nhiêu?
0.1mm - 0.2mm, một số PCB linh hoạt có thể là 0.3mm.
Ứng dụng:
Thiết bị LED và Chiếu sáng
Điện thoại thông minh
Thiết bị y tế
Sản phẩm hàng không vũ trụ
Thiết bị đo đạc
Đóng gói và Vận chuyển:
Đóng gói và Vận chuyển Lắp ráp PCB linh hoạt
Đóng gói:
Sản phẩm Lắp ráp PCB linh hoạt sẽ được đóng gói trong một hộp các tông chắc chắn để đảm bảo vận chuyển an toàn. Hộp sẽ được dán kín bằng băng dính để tránh mọi hư hỏng trong quá trình vận chuyển.
Sản phẩm cũng sẽ được bọc trong giấy bóng khí để bảo vệ thêm khỏi các tác động và rung động tiềm ẩn trong quá trình vận chuyển.
Mỗi hộp sẽ được dán nhãn với tên sản phẩm, số lượng và hướng dẫn xử lý để tạo điều kiện nhận dạng và xử lý dễ dàng.
Vận chuyển:
Sản phẩm sẽ được vận chuyển thông qua một dịch vụ chuyển phát nhanh đáng tin cậy để đảm bảo giao hàng kịp thời và an toàn cho khách hàng.
Địa chỉ giao hàng và thông tin liên hệ sẽ được kiểm tra lại để đảm bảo giao hàng chính xác. Sản phẩm sẽ được bảo hiểm trong quá trình vận chuyển để bảo vệ khỏi mọi sự kiện không lường trước.
Một số theo dõi sẽ được cung cấp cho khách hàng sau khi sản phẩm đã được vận chuyển, cho phép họ theo dõi đơn hàng của mình và đảm bảo hàng đến an toàn.
Khi giao hàng, khách hàng sẽ được yêu cầu ký vào gói hàng làm bằng chứng đã nhận.
