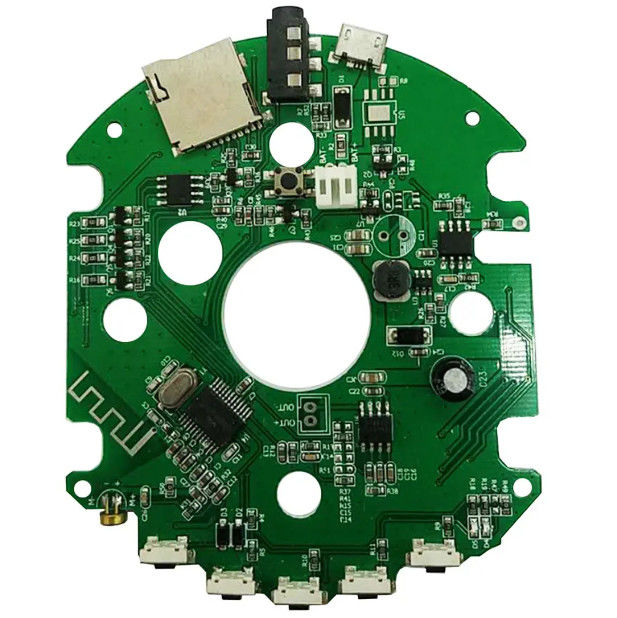

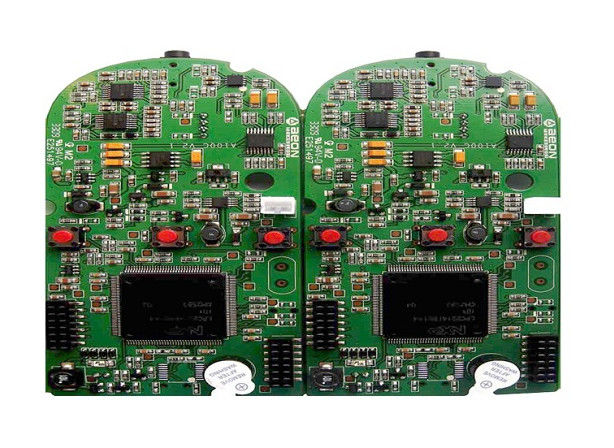

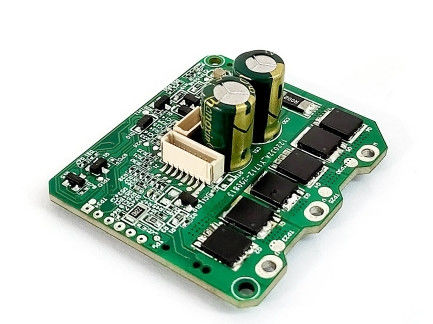

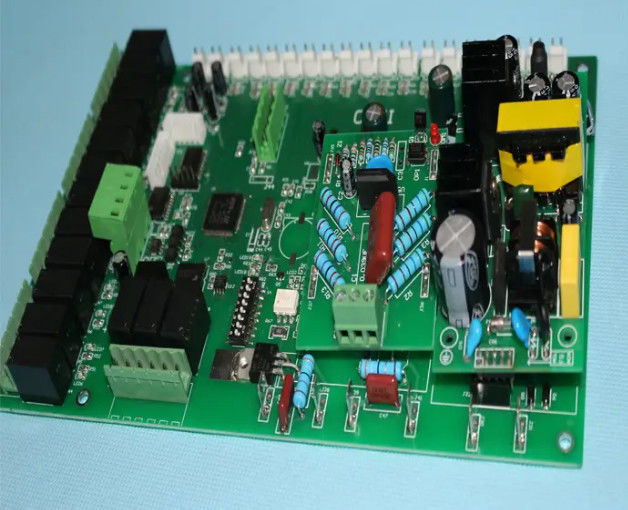

Dịch vụ lắp ráp PCB trọn gói OSP Xử lý bề mặt Quy trình vàng nhúng

Dịch vụ lắp ráp PCB trọn gói OSP Xử lý bề mặt Quy trình vàng nhúng

PCB đầy đủ

Lắp ráp PCB Bề mặt OSP

Lắp ráp PCB trọn gói

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Suntek

Chứng nhận:

ISO9001, ISO13485, TS16949 and UL E476377

Số mô hình:

F9632-6

Liên hệ với chúng tôi
Yêu cầu báo giá
Chi tiết sản phẩm
Điều trị bề mặt:
OSP: 0,5-0,5um
Điểm:
PCBA cho dự án điện tử
Thời gian dẫn đầu:
3-5 ngày
tiêu chuẩn kiểm tra:
IPC Class II/ IPC Class III
quá trình:
Ngâm vàng/sliver/lắp ráp
Tuân thủ RoHS:
Vâng
kiểm soát trở kháng:
50/90/100 ± 10% ohm
Gói vận chuyển:
gói hút chân không
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
5pcs
Giá bán
USD+1-100+PCS
chi tiết đóng gói
Chắc, chống tĩnh, ESD, thùng giấy
Thời gian giao hàng
3-6 tuần
Điều khoản thanh toán
T / T, Paypal
Khả năng cung cấp
100pcs/giờ
Mô tả sản phẩm

Dịch vụ lắp ráp PCB với xử lý bề mặt OSP Tiến trình ngâm vàng phù hợp với RoHS

Các thông số SMT:



Công nghệ Vòng mạch PCB/Flex/Metal PCB/Rigid-Flex Parameter Mặt lắp ráp Đơn lẻ / đôi
Quá trình SMT Kích thước tối thiểu 10mm * 10mm
THT Kích thước tối đa 410mm * 350mm
Đấm Độ dày 0.38mm ~ 6.00mm
Thử nghiệm chức năng trong mạch Min Chip 0201 chip
Glue, Burn-in Conformal Coating Đẹp. 0.20mm
BGA Làm lại Kích thước quả bóng BGA 0.28mm



Công nghệ liên quan:



H 高 ◆SMT+ICT+THT+FT ◆SMT+ICT+THT+Harness+Assembly+FT

◆ Máy SMT ((đối với in ấn, chọn vị trí, hàn ngược)

◆ Máy THT (đối với hàn sóng) ◆ Máy đầu cuối...

◆AOI ◆X-RAY ◆máy đúc phun ◆AI ((máy chèn tự động)...
M 中 ◆SMT+ICT ◆THT+FT ◆SMT+THT ◆THT+Harness+FT ◆Assembly+FT ◆ Generate SMD+DIP ◆ DIP parts+ Harness ◆SMD+DIP+Harness without injection molding

◆≤0201 SMD ◆BGA,LGA,FBGA,LCC+LGA ◆Hárness+injection molding

◆Bộ phủ phù hợp

S 低

◆纯SMT ((Chỉ SMT)

◆纯THT ((Chỉ THT)

◆纯线束 ((Chỉ có dây chuyền)

◆纯组装 ((Chỉ lắp ráp)

◆代工代料 Vật liệu + lắp ráp ◆ thiết kế +代工代料 Thiết kế + vật liệu + lắp ráp
  thấp cao hơn cao nhất





Công nghệ đặc biệt

◆ Lập trình IC

◆ Làm lại BGA

◆ Chip trên máy bay/COB

◆ Xả hàn bằng phương pháp Eutectic

◆ Tự dán

◆ Lớp phủ phù hợp



Biểu đồ dòng chảy:

Dịch vụ lắp ráp PCB trọn gói OSP Xử lý bề mặt Quy trình vàng nhúng 0

Dịch vụ lắp ráp PCB trọn gói OSP Xử lý bề mặt Quy trình vàng nhúng 1



Suntek Group là nhà cung cấp hàng đầu trong lĩnh vực EMS với giải pháp một cửa cho lắp ráp PCB / FPC, lắp ráp cáp, lắp ráp công nghệ hỗn hợp và các tòa nhà Box.

Suntek Electronics Co., Ltd, là cơ sở chính, nằm ở tỉnh Hunan, Trung Quốc;

BLSuntek Electronics Co., Ltd, là cơ sở mới, nằm ở Kandal Prov, Campuchia. Với ISO9001:2015,ISO13485:2016,IATF 16949:2016 và UL E476377 được chứng nhận. Chúng tôi cung cấp các sản phẩm đủ điều kiện với giá cạnh tranh cho khách hàng trên toàn thế giới.

Dịch vụ lắp ráp PCB trọn gói OSP Xử lý bề mặt Quy trình vàng nhúng 2
