Quá trình lắp ráp PCB hai mặt HASL ENIG OSP New Energy Circuit Board With Standoffs

Quá trình lắp ráp PCB hai mặt HASL ENIG OSP New Energy Circuit Board With Standoffs

Bộ PCB hai mặt

quy trình lắp ráp PCB hai mặt

Dịch vụ sản xuất PCB năng lượng mới

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Suntek

Chứng nhận:

ISO9001, ISO13485, TS16949 and UL E476377

Số mô hình:

FPA8569-NE3

Liên hệ với chúng tôi
Yêu cầu báo giá
Chi tiết sản phẩm
kích thước lỗ tối thiểu:
0,2mm
Dấu vết/khoảng trống tối thiểu:
4 triệu/4 triệu
Trọng lượng đồng tối đa:
6OZ
Loại:
Lắp ráp bảng mạch in
Lớp:
2-20 lớp
Ứng dụng:
Xe điện, hệ thống năng lượng tái tạo, hệ thống lưu trữ năng lượng
Xét bề mặt:
HASL, ENIG, OSP, Bạc ngâm
thử nghiệm:
AOI, CNTT, kiểm tra trực quan 100% , ft
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
5pcs
Giá bán
USD+1-100+PCS
chi tiết đóng gói
Thùng giấy và túi ESD
Thời gian giao hàng
3-6 tuần
Điều khoản thanh toán
T / T, Paypal
Khả năng cung cấp
100pcs/giờ
Sản phẩm liên quan
Liên hệ với chúng tôi
0086-731-84874736
Liên hệ ngay bây giờ
Mô tả sản phẩm

Hội đồng PCB đa lớp HASL/ENIG/OSP New Energy Circuit Board với Standoffs

Các thông số SMT:

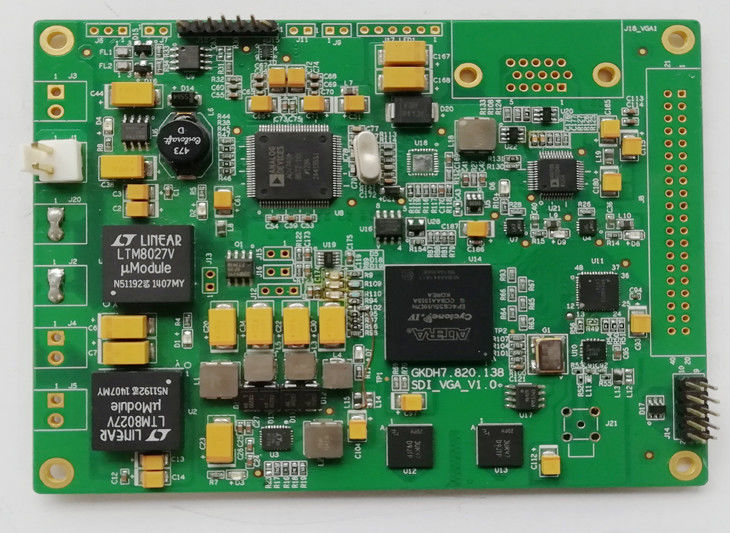

Quá trình lắp ráp PCB hai mặt HASL ENIG OSP New Energy Circuit Board With Standoffs 0

Công nghệ liên quan:

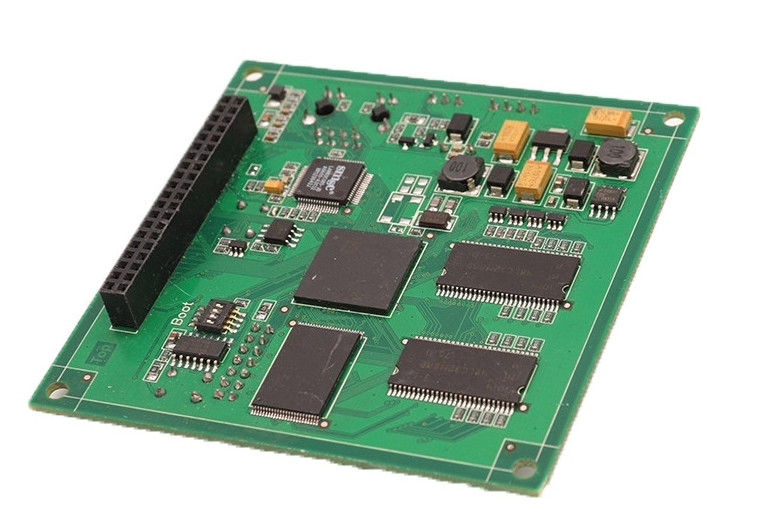

Quá trình lắp ráp PCB hai mặt HASL ENIG OSP New Energy Circuit Board With Standoffs 1



Công nghệ đặc biệt

◆ Lập trình IC

◆ Làm lại BGA

◆ Chip trên máy bay/COB

◆ Xả hàn bằng phương pháp Eutectic

◆ Tự dán

◆ Lớp phủ phù hợp



Biểu đồ dòng chảy:

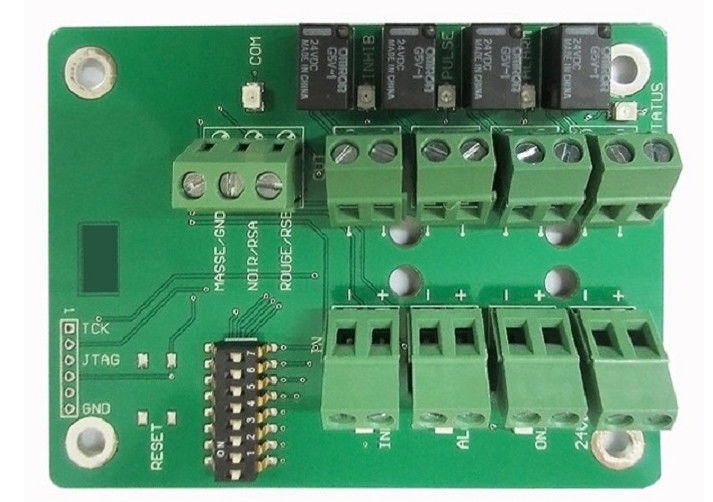

Quá trình lắp ráp PCB hai mặt HASL ENIG OSP New Energy Circuit Board With Standoffs 2

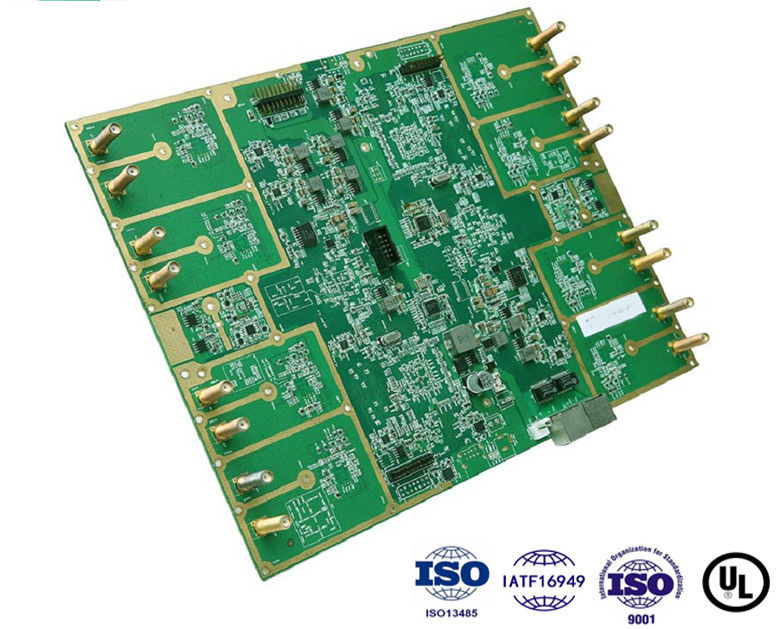

Quá trình lắp ráp PCB hai mặt HASL ENIG OSP New Energy Circuit Board With Standoffs 3



Suntek Group là nhà cung cấp hàng đầu trong lĩnh vực EMS với giải pháp một cửa cho lắp ráp PCB / FPC, lắp ráp cáp, lắp ráp công nghệ hỗn hợp và các tòa nhà Box.

Suntek Electronics Co., Ltd, là cơ sở chính, nằm ở tỉnh Hunan, Trung Quốc;

BLSuntek Electronics Co., Ltd, là cơ sở mới, nằm ở Kandal Prov, Campuchia. Với ISO9001:2015,ISO13485:2016,IATF 16949:2016 và UL E476377 được chứng nhận. Chúng tôi cung cấp các sản phẩm đủ điều kiện với giá cạnh tranh cho khách hàng trên toàn thế giới.





FAQ:

Q1: Bạn sử dụng các tập tin nào trong sản xuất PCB?

A1: Gerber, PCB, bản vẽ.



Q2: Làm thế nào để đảm bảo chất lượng?

A2: Sản phẩm của chúng tôi là tất cả 100% E-kiểm tra. PCB Assembly là với 100% AOI, ICT, FT và kiểm tra thị giác, 100% X-quang cho BGA.



Q3: Chúng tôi có thể ghé thăm công ty của bạn không?

A3: Tất nhiên, Chào mừng bạn đến thăm công ty chúng tôi, Suntek nằm ở Công viên Công nghiệp Xingsha, Changsha, tỉnh Hunan, Trung Quốc.



Q4: Thời gian dẫn đầu là bao nhiêu?

A4: Phải mất 3-5 ngày làm việc cho mẫu, 7-10 ngày làm việc cho sản xuất hàng loạt dựa trên các tập tin và số lượng. Phải mất 15-20 ngày làm việc cho lắp ráp PCB.



Q5: Bạn sẽ giữ bí mật thông tin và hồ sơ của chúng tôi?

A5: Chắc chắn, Đó là nguyên tắc cơ bản của chúng tôi để giữ bí mật kinh doanh để bảo vệ thiết kế của khách hàng của chúng tôi. NDA có thể được ký bất cứ lúc nào.



Q6. Làm thế nào để làm việc với bạn?

A6: -Email và gửi cho chúng tôi các tập tin bố cục PCB, danh sách BOM

- Chúng tôi sẽ cung cấp xác nhận trả lời trong vòng 12 giờ và trả lời đề nghị trong vòng 3-5 ngày.

- Chờ công ty của ông xác nhận giá cả, đơn đặt hàng và các điều khoản thanh toán.

- Chúng tôi sẽ tiếp tục lệnh.
