Place of Origin:
China
Hàng hiệu:
Suntek Electronics Co., Ltd
Chứng nhận:
ISO9001:2015,ISO13485:2016,IATF 16949:2016 and UL E476377 certified
Model Number:
2024-PCB-002

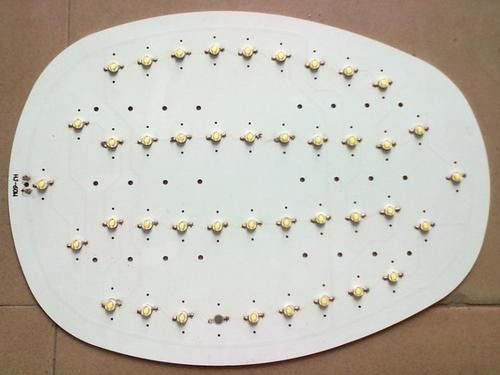

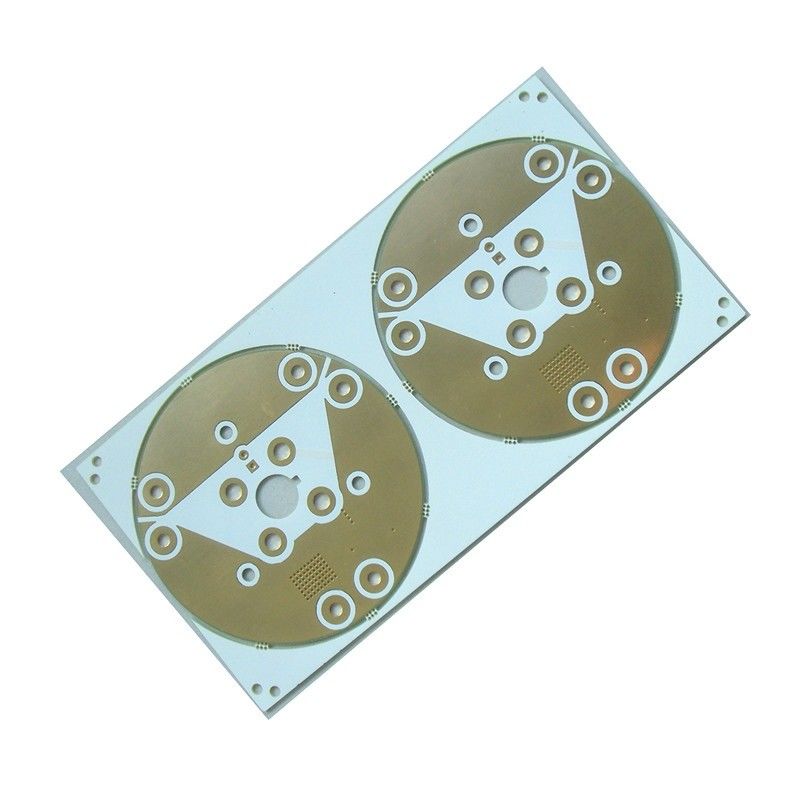

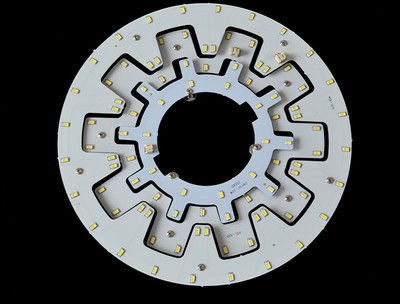

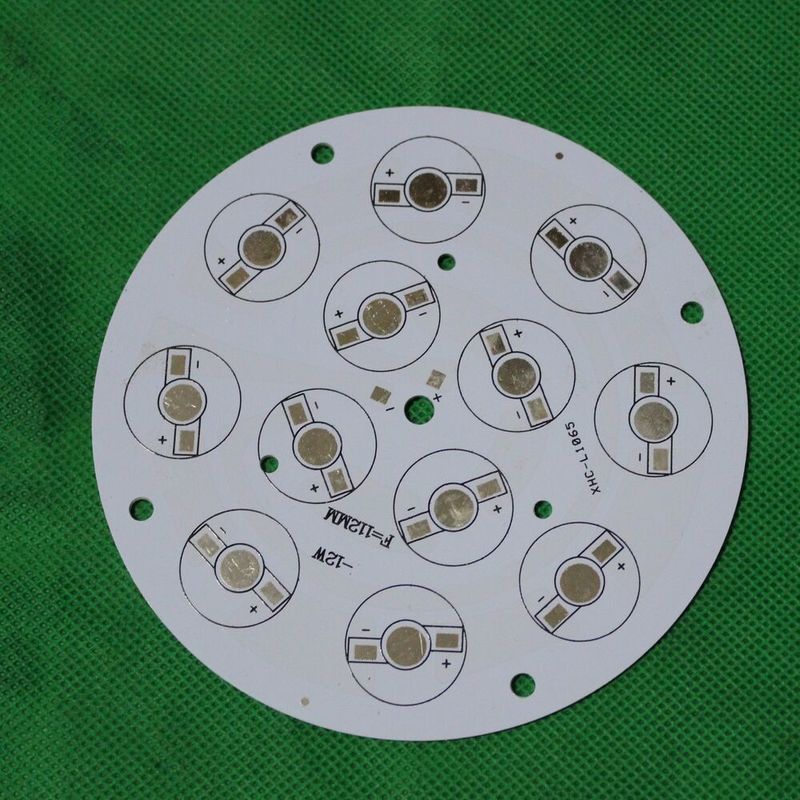

Bảng mạch PCB đế nhôm LED ROHS SMT Mạ vàng nhúng Thiết kế DIY Chế tạo
Suntek Group là nhà cung cấp hàng đầu trong lĩnh vực EMS với giải pháp một cửa cho lắp ráp PCB/FPC, lắp ráp cáp, lắp ráp công nghệ hỗn hợp và xây dựng hộp. Suntek Electronics Co., Ltd, là cơ sở chính, tọa lạc tại tỉnh Hồ Nam, Trung Quốc;
BLSuntek Electronics Co., Ltd, là cơ sở mới, tọa lạc tại tỉnh Kandal, Campuchia. Với chứng nhận ISO9001:2015, ISO13485:2016, IATF 16949:2016 và UL E476377. Chúng tôi cung cấp các sản phẩm đạt chuẩn với giá cả cạnh tranh cho khách hàng trên toàn thế giới.
Đặc điểm của Nhôm:
Tuân thủ RoHs
Phù hợp hơn cho quy trình SMT;
Trong sơ đồ thiết kế mạch, sự khuếch tán nhiệt được xử lý rất hiệu quả, do đó làm giảm nhiệt độ hoạt động của mô-đun, kéo dài tuổi thọ, cải thiện mật độ công suất và độ tin cậy;
Giảm việc lắp ráp tản nhiệt và các phần cứng khác (bao gồm vật liệu giao diện nhiệt), giảm kích thước sản phẩm và giảm chi phí phần cứng và lắp ráp; Kết hợp tối ưu giữa mạch điện và mạch điều khiển;
Đế nhôm có thể giảm điện trở nhiệt đến mức tối thiểu, do đó đế nhôm có độ dẫn nhiệt tuyệt vời và các đặc tính cơ học tuyệt vời.
Khả năng sản xuất:
| 1 | Vật liệu | PR4, Không chứa halogen, TG cao, CEM3, PTFE, Nhôm BT, Rogers |
| 2 | Độ dày bảng mạch | Sản xuất hàng loạt: 0.3-3.5mm Mẫu: 0.21-6.0mm |
| 3 | Hoàn thiện bề mặt | HASL, OSP, Mạ bạc/vàng/SN nhúng, Vàng flash, Chân vàng, Mạ vàng cứng |
| 4 | Kích thước bảng PCB | Sản xuất hàng loạt tối đa: 610x460mm Mẫu: 762x508mm |
| 5 | Lớp | Sản xuất hàng loạt: 2-58 Lớp, Mẫu: 1-64 Lớp |
| 6 | Kích thước lỗ khoan tối thiểu | Khoan laser 0.1mm, Khoan máy 0.2mm |
| 7 | Kiểm soát chất lượng PCBA | X-ray, Kiểm tra AOI, Kiểm tra chức năng |
| 8 | Chuyên môn | Ô tô, Thiết bị y tế/Chơi game/Thiết bị thông minh, Máy tính, LED/Chiếu sáng, v.v. |
| 9 | Sanforized | Via chôn, Via mù, Áp suất hỗn hợp, Điện trở nhúng, Điện dung nhúng, Áp suất hỗn hợp cục bộ, Mật độ cao cục bộ, Khoan ngược, Kiểm soát trở kháng |
PCB nhôm cho LED, còn được gọi là PCB đế kim loại, là một loại PCB bao gồm lớp cách điện mỏng dẫn nhiệt cũng như lớp bảo vệ điện và lớp phủ đồng được phủ giữa đế kim loại và lá đồng. Lá đồng bao gồm thiết kế mạch lý tưởng trong khi đế kim loại cho phép nhiệt phân tán với sự hỗ trợ của chất điện môi đặt giữa các lớp. Sự phát triển cho PCB nhôm chủ yếu được chia thành ba lớp.
|
Điều kiện đặt hàng
|
Ngày giao hàng tiêu chuẩn
|
Ngày giao hàng nhanh nhất
|
|
Nguyên mẫu (<20 chiếc)
|
2 ngày
|
8 giờ
|
|
Khối lượng nhỏ (20-100 chiếc)
|
6 ngày
|
12 giờ
|
|
Khối lượng trung bình (100-1000)
|
3 ngày
|
24 giờ
|
|
Sản xuất hàng loạt (>1000)
|
Phụ thuộc vào BOM
|
Phụ thuộc vào BOM
|
Khả năng PCBA:
Lợi thế cạnh tranh:
Câu hỏi thường gặp:
IBE đã đạt được các tiêu chuẩn công nghiệp điện tử IPC sau đây để lắp ráp PCB
IPC-A-600G để sản xuất PCB
IPC-620 cho các thực hành và yêu cầu đối với cáp, dây và sản xuất lắp ráp dây nịt
IPC-A-610E PCBA Khả năng chấp nhận của các cụm điện tử
2. Bạn có thể vận chuyển đến nhà sản xuất theo hợp đồng của tôi để xây dựng cuối cùng không?
Có, chúng tôi có thể vận chuyển các cụm của bạn để sản xuất cuối cùng. Chúng tôi cũng có thể cung cấpdịch vụ chìa khóa trao tay, xây dựng hộp và chỉ lao động
Gửi yêu cầu của bạn trực tiếp cho chúng tôi
